자동화재탐지설비, 감지기의 적응성(연기감지기 설치 유무)

1. 연기감지기를 설치할 수 없는 경우

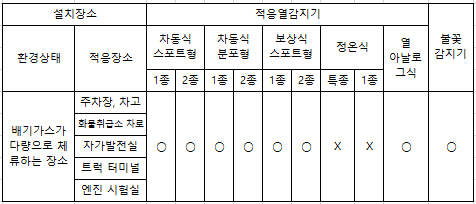

① "○"는 해당 설치장소에 적응하는 것을 표시, "X"는 해당 설치장소에 적응하지 않는 것을 표시
② 차동식 스포트형, 차동식 분포형 및 보상식 스포트형 1종은 감도가 예민하기 때문에 비화재보 발생은 2종에 비해 불리한 조건
③ 차동식 분포형 3종 및 정온식 2종은 소화설비와 연동하는 경우에 한해서 사용할 것
④ 다신호식 감지기는 그 감지기가 가지고 있는 종별, 공칭작동 온도별로 따르지 말고 상기 표에 따른 적응성이 있는 감지기로 할 것





▷ 불꽃감지기에 따라 감시가 곤란한 장소는 적응성이 있는 열감지기르 ㄹ설치할 것

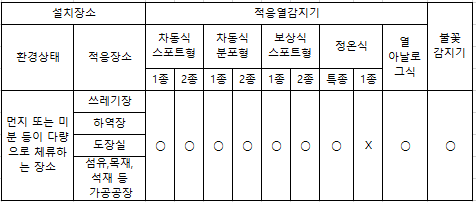

▷ 차동식 분포형 감지기를 설치하는 경우에는 검출부에 먼지, 미분 등이 침입하지 않도록 조치 할것
▷ 차동식 스포트형 감지기 또는 보상식 스포트형 감지기를 설치하는 경우에는 검출부에 먼지, 미분 등이 침입하지 않도록 조치할 것
▷ 정온식 감지기를 설치하는 경우에는 특종으로 설치할 것
▷ 섬유, 목재가공 공장 등 화재확대가 급속하게 진행될 우려가 있는 장소에 설치하는 경우 정온식 감지기는 특종으로 설치할 것, 공칭작동 온도 75℃ 이하, 열아날로그식 스포트형 감지기는 화재표시 설정은 80℃ 이하가 되도록 할 것
▷ 정온식 감지기의 시험
→ 작동시험 : 공칭작동온도의 125%가 되는 온도이고 풍속이 1m/s인 수직기류에 투입하는 경우 정하는 시간 이내에 작동
→ 부작동시험 : 공칭작동온도보다 10℃ 낮은 풍속 1m/s의 기류에 투입한 경우 10분 이내로 작동하지 않을 것

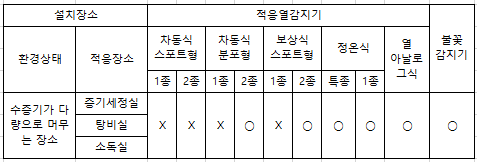

▷ 차동식 분포형 감지기 또는 보상식 스포트형 감지기는 급격한 온도변화가 없는 장소에 한하여 사용할 것
▷ 차동식 분포형 감지기를 설치하는 경우에는 검출부에 수증가가 침입하지 않도록 조치할 것
▷ 보상식 스포트형 감지기, 정온식 감지기 또는 열아날로그식 감지기를 설치하는 경우에는 방수형으로 설치할 것
▷ 불꽃감지기를 설치할 경우 방수형으로 할 것
▶ 공기관식 감지기의 가열시험시 작동하지 않는경우
→ 접점간격이 너무 넓다 / 공기관이 막혔다 / 다이아프램이 부식 되었다 / 공기관이 부식되었다

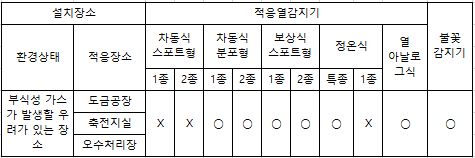

▷ 차동식분포형 감지기를 설치하는 경우에는 감지부가 피복되어 있고 검출부가 부식성가스에 영향을 받지 않는 것 또는 검출부에 부식성가스가 침입하지 않도록 조치할 것
▷ 보상식 스포트형 감지기, 정온식 감지기 또는 열아날로그식 스포트형 감지기를 설치하는 경우에는 부식성가스의 성상에 반응하지 않는 내산형 또는 내알칼리형으로 설치할 것
▷ 정온식 감지기를 설치하는 경우에는 특종으로 설치할 것





▷ 주방, 조리실 등 습도가 많은 장소에는 방수형 감지기를 설치할 것
▷ 불꽃감지기는 UV/IR형을 설치할 것





▷ 고체연료 등 가연물이 수납되어 있는 음식물배급실, 주방전실에 설치하는 정온식 감지기는 특종으로 설치할 것
▷ 주방주변의 복도 및 통로, 식당 등에는 정온식 감지기를 설치하지 않을 것
▷ 열아날로그식 스포트형 감지기를 설치하는 경우에는 화재표시 설정을 60℃ 이하로 할 것





▷ 보상식 스포트형 감지기, 정온식 감지기 또는 열아날로그식 스포트형 감지기를 설치하는 경우에는 방수형으로 설치할 것
▷ 보상식 스포트형 감지기는 급격한 온도변화가 없는 장소에 한하여 설치할 것
▷ 불꽃감지기를 설치하는 경우에는 방수형으로 설치할 것



2. 연기감지기를 설치 할 수 있는 경우



① "○"는 해당 설치장소에 적응하는 것을 표시
② "◎"는 해당 설치장소에 연기감지기를 설치하는 경우에는 해당 감지회로에 축적기능을 갖는 것을 표시
③ 차동식 스포트형, 차동식 분포형, 보상식 스포트형 및 연기식(해당 감지기회로에 축적기능을 갖지 않는 것) 1종은 감도가 예민하기 때문에 비화재보 발생은 2종에 비해 불리한 조건이라는 것을 유의하여 따를 것
④ 차동식 분포형 3종 및 정온식 2종은 소화설비와 연동하는 경우에 한해서 사용할 것
⑤ 광전식 분리형 감지기는 평상시 연기가 발생하는 장소 또는 공간이 협소한 경우에는 적응성이 없음
⑥ 넓은 공간으로 천장이 높아 열 및 연기가 확산하는 장소로서 차동식 분포형 또는 광전식 분리형 2종을 설치하는 경우에는 제조사의 사양에 따를 것
⑦ 다신호식 감지기는 그 감지기가 가지고 있는 종별, 공칭작동 온도별로 따르고 표에 따른 적응성이 있는 감지기로 할 것



연기감지기를 설치할 수 있는 경우



▷ 광전식 스포트형 감지기 또는 광전아날로그식 스포트형 감지기를 설치하는 경우에는 해당 감지기회로에 축적기능을 갖지 않는 것으로 할 것
▷ 훈소 : 불꽃없이 연기만 내면서 타다가 어느 정도 시간이 경과 후 발열될 때의 연소 상태, 화염이 발생되지 않은 채 가연성 증기가 외부로 방출되는 현상
