자동화재탐지설비, 발신기

1. 발신기 (화재발생 신호를 수신기에 수동으로 발신하는 장치)



발신기

① 구성요소 : 보호판, 스위치, 응답램프(응답확인램프=LED), 외함, 명판
② 연결 : P형 수신기 또는 R형 수신기에 연결하여 사용한다
③ 신호 : 공통신호, 발신과 동시에 통화 불가능

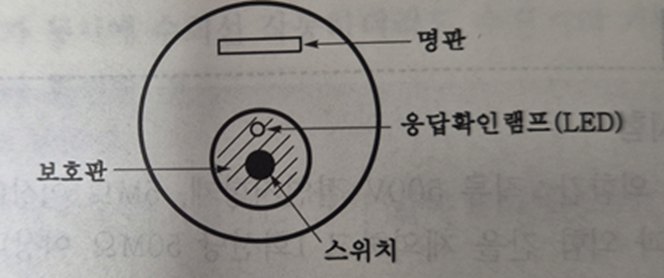

④ 외형
→ 응답램프 : 발신기의 신호가 수신기에 전달되었는가를 확인하여 주는 램프
→ 발신기스위치 : 수동조작에 의하여 수신기에 화재신호를 발신하는 장치
→ 명판 : '발신기'를 표시함
→ 투명플라스틱 보호판 : 스위치를 보호하기 위한 것

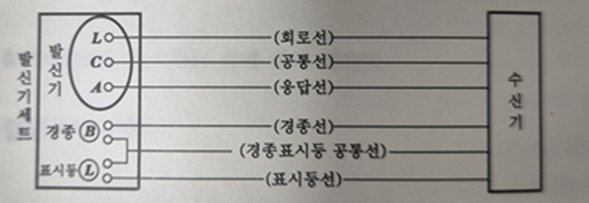

⑤ 발신기와 수신기간의 결선



결선



※ 경종표시등 공통선 = 벨표시등 공통선
※ 응답램프 = 확인램프, 응답확인램프





2. 수신기, 발신기, 감지기의 배선기호 의미





※ 표시등색 : 기타 - 적색 / 가스누설표시등 - 황색

▷ 반복시험 횟수





3. 자동화재탐지설비의 발신기 설치기준

① 조작이 쉬운 장소에 설치하고 스위치는 바닥으로부터 0.8~1.5m 이하의 높이에 설치할 것
② 특정소방대상물의 층 마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 하나의 발신기까지의 수평거리가 25m 이하가 되도록 할 것
(다만, 복도 또는 별도로 구획된 실로서 보행거리가 40m 이상일 경우에는 추가로 설치하여야 한다)
③ 수평거리와 보행거리



※ 발신기 설치제외 장소 : 지하구
※ 주위온도시험
ⓐ 옥외형 발신기 : - 35 ~ 70℃
ⓑ 옥내형 발신기 : - 10 ~ 50℃
