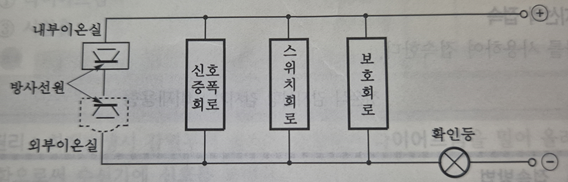

1. 이온화식 연기감지기 (현재 단종됨)
① 구성요소 : 이온실, 신호증폭회로, 스위칭회로, 작동표시장치
② 동작원리 : 화재발생시 연기입자의 침입으로 이온전류의 흐름이 저항을 받아 이온전류가 작아지면 이것을 검출부, 증폭부, 스위칭회로에 전달하여 수신기에 신호를 전달
③ 특징
- 화재의 조기발견
- 연기의 색에 영향을 받지 않음
- 외부의 빛에 의해 동작하지 않음
- 접점과 같은 가동 부분이 없어 재조정 불필요
④ 내부이온실 : + 극전류, 밀폐 / 외부이온실 : - 극전류, 개방
⑤ 방사선 동위원소 (방사선 : α선)
- 아메리슘 241 (Am ^ 241)
- 아메리슘 95 (Am ^ 95)
- 라듐(Ra)

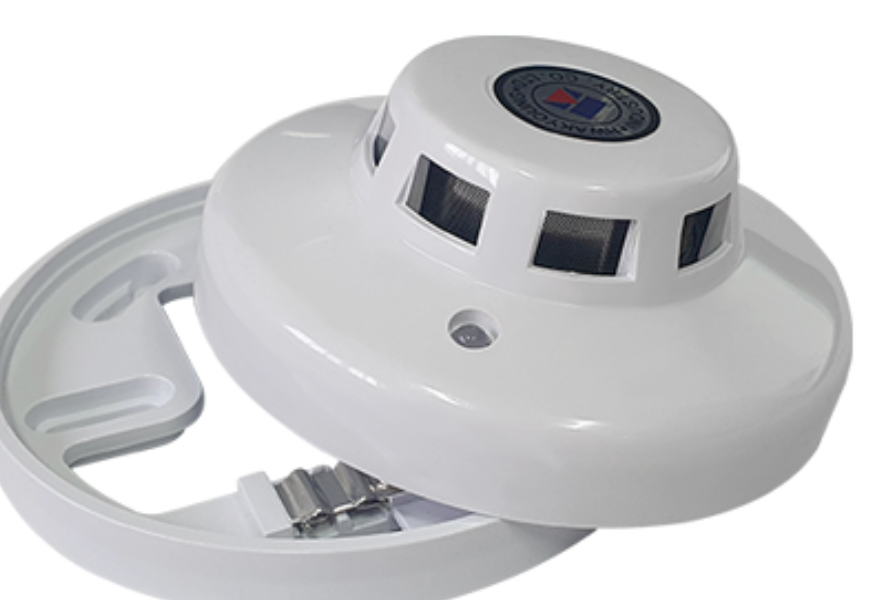

2. 광전식 스포트형 감지기
① 구성요소 : 발광부, 수광부, 차광판, 신호증폭회로, 스위칭회로, 작동표시 장치
② 동작원리 : 화재발생시 연기입자의 침입으로 광반사가 일어나 광전소자의 저항이 변화하면 이것을 수신기에 전달하여 신호를 보냄
③ 종류 : 산란광식, 감광식
- 산란광식 : 연기가 암상자 내로 유입되면 빛이 산란현상을 일으켜 광전소자의 저항이 변화하여 수신기에 신호 전달
- 감광식 : 연기가 암상자 내로 유입되면 수광소자로 들어오는 빛의 양이 감소하여 광전소자저항의 변화로 수신기에 신호 전달
3. 광전식 분리형 감지기
① 구성요소 : 발광부, 수광부, 신호증폭회로, 스위칭회로, 작동표시장치
② 동작원리 : 발광부에서 상시 수광부로 빛을 보내고 있어 그 사이에 연기가 광도의 축을 방해하는 경우, 광량이 감소되면서 일정량을 초과하면 화재 신호를 발함
※ 광전식 감지기의 광원 : 광속변화가 적을 것
※ 광전식 감지기의 기준
- 발광소자 : 광속변화가 적고 장기간 사용에 충분히 견딜 수 있는 것
- 수광소자 : 감도의 저하 및 피로현상이 적고 장기간 사용에 충분히 견딜 수 있는 것

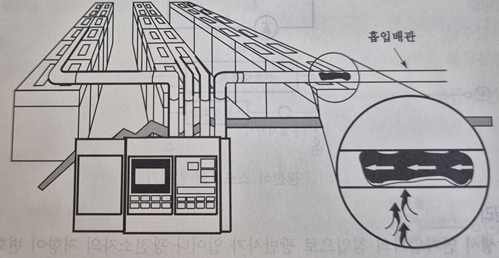

4. 공기흡입형 감지기
① 구성요소 : 흡입배관, 공기흡이펌프(Aspirator), 감지부, 계측제어부, 필터
② 동작원리 : 흡입용 팬 또는 펌프가 흡입배관을 통하여 경계구역내의 공기르 ㄹ흡입하고 흡입한 공기중에 함유된 연소생성물을 분석하여 화재 감
5. 불꽃감지기 (플랜트에서 주로 사용, 비쌈)
① 자외선(UV) 감지기 : 적외선 영역(0.1~0.35㎛) 중 화재시 0.18~0.26 ㎛의 파장에서 강한 에너지 레벨이되고, 이를 검출하여 그 검출신호를 화재신호로 발함
② 적외선(IR) 감지기 : 적외선 영역(0.746~220 ㎛) 중 화재시에는 4.35 ㎛에서 강한 에너지 레벨이 되고, 이 파장을 검출하여 화재신호로 발한다
※ 검출파장 - 자외선식 : 0.18~0.26 ㎛ / 적외선식 : 4.35 ㎛
