1. 차동식 분포형 감지기 (넓은 범위의 열효과에 의하여 작동하는 것)

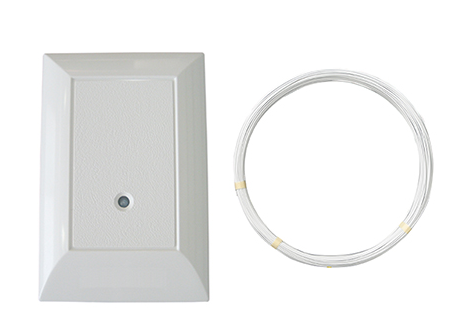

① 공기관식 (전구역 열효과에 의한 동관내의 공기팽창으로 동작하는 감지기)
- 구성요소 : 공기관(두께 0.3mm 이상, 바깥지름(외경) 1.9mm 이상), 다이어프램, 리크구멍, 시험장치, 접점

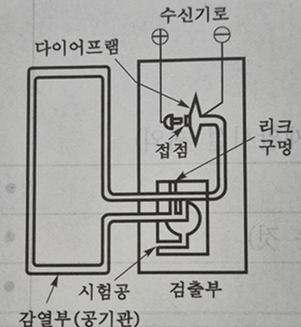

- 동작원리 : 화재발생시 공기관 내의 공기가 팽창하여 다이어프램을 밀어 올려 접점을 붙게하여 수신기에 신호보냄
- 공기관 상호간의 접속 : 슬리브에 삽입한 후 납땜
- 검출부와 공기관의 접속 : 공기관 접속단자에 삽입한 후 납땜
- 고정방법 - ⓐ 직선부분 : 35cm 이내 / ⓑ 굴곡부분 : 5cm 이내 / ⓒ 접속부분 : 5cm 이내 / ⓓ 굴곡반경 : 5mm 이상
※ 리크구멍(=리크공, 리크홀, 리크밸브) : 감지기의 오동작(비화재보) 방지
※ 리크밸브의 기능 : 비화재보(오동작)방지, 작동속도 조정, 공기유통에 대한 저항을 가짐
※ 공기관의 지지금구 : 스테플, 스티커
※ 작동개시시간이 허용범위보다 늦게 되는 경우
→ 감지기의 리크 저항이 기준치 이하일 때
→ 검출부 내의 다이어프램이 부식되어 표면에 구멍이 발생하였을때
※ 작동개시시간이 허용범위보다 늦게 되는 경우
→ 감지기의 리크저항이 기준치 이상일 때
→ 감지기의 리크구멍이 이물질 등에 의해 막히게 되었을 때
② 열전대식
- 구성요소 : 열전대, 미터릴레이(가동선륜, 스프링, 접점), 접속전선
- 동작원리 : 화재발생시 열전대부가 가열되면 열기전력이 발생하여 미터릴레이에 전류가 흘러 접점을 붙게함으로써 수신기에 신호를 보낸다
- 열전대부의 접속 : 슬리브에 삽입한 후 압착
- 고정방법 : 메신저와이어 사용시 30cm 이내
※ 미터릴레이 : 전압계가 부착되어 있는 릴레이
※ 메신저와이어 : 열저대가 늘어지지 않도록 고정시키기 위한 철선
※ 극성이 있는 감지기 : 열전대식, 열반도체식
③ 열반도체식
- 구성요소 : 열반도체소자, 수열판, 미터릴레이
- 동작원리 : 화재발생시 수열판이 가열되면 열반도체소자에 열기전력이 발생하여 미터릴레이를 작동시켜 수신기에 신호를 보낸다. / 화재 발생시 열반도체소자가 제베크효과에 의해 열기전력이 발생하여 미터릴레이를 작동시켜 수신기에 신호를 보낸다.
▷ 수열판 : 열을 유효하게 받는 부분
▷ 열반도체소자 : 열기전력을 발생하는 부분
▷ 동니켈선 : 열반도체소자와 역방향의 열기전력을 발생하는 부분(차동식 스포트형 감지기의 리크공과 같은 역할을 한다)
감지기의 오동작 방지

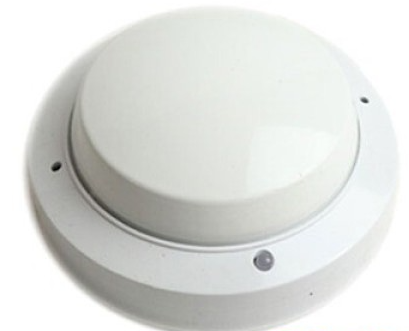

2. 차동식 스포트형 감지기 ( 공기팽창 이용 / 열기전력 이용 / 반도체 이용)
① 공기의 팽창을 이용한 것
- 구성요소 : 감열실, 다이어프램, 리크구멍, 접점, 작동표시장치(시험장치)
- 동작원리 : 화재발생시 감열부의 공기가 팽창하여 다이어프램을 밀어 올려 접점을 붙게 하여 수신기에 신호 보냄
※ 리크 구멍 : 감지기의 오동작을 방지하며 리크구멍이 이물질 등에 의해 막혀 오동작발생으로 비화재보의 원인이 됨
② 열기전력을 이용한 것
- 구성요소 : 감열실, 반도체열전대, 고감도릴레이
- 동작원리 : 화재발생시 반도체열전대가 가열되면 열기전력이 발생하여 고감도릴레이를 작동시켜 수신기에 신호전달
※ 고감도릴레이 : 미소한 전압으로도 동작하는 계전기
3. 정온식 스포트형 감지기
- 바이메탈의 활곡, 반전을 이용한 것
- 금속의 팽창계수차를 이용한 것
- 액체(기체)의 팽창을 이용한 것
- 가용절연물을 이용ㅎ안 것
- 감열반도체 소자를 이용한 것
※ 바이메탈 : 팽창계수가 다른 금속을 서로 붙여서 열에 의해 어느 한쪽으로 휘어지게 만든 것
4. 정온식 감지선형 감지기(비재용형)
① 종류
- 선 전체가 감열부분으로 되어 있는 것
- 감열부가 띄엄띄엄 존재하는 것
② 고정방법 : ⓐ 직선부분 : 50cm 이내 / ⓑ 굴곡부분 : 10cm 이내 / ⓒ 단자접속부분 : 10cm 이내 / ⓓ 굴곡반경 : 5cm 이상
③ 감지선의 접속 : 단자를 사용하여 접속함
※ 비재용형 감지기 : 정온식 스포트형 감지기(가용절연물 이용), 정온식 감지선형 감지기
※ 비재용형 : 한 번 동작하면 재차 사용이 불가능한 것(일회성)
5. 보상식 스포트형 감지기
- 구성요소 : 감열실, 다이어프램, 리크구멍, 고팽창금속, 저팽창금속
- 동작원리 : 차동식, 정온식
→ 차동식 동작 : 화재발생시 주위의 온도가 급격히 상승하면 다이어프램을 밀어 올려 수신기에 신호 전달
→ 정온식 동작 : 화재발생시 일정 온도상승률 이상이 되면 팽창률이 큰 그속이 활곡 또는 반전하여 수신기에 신호 전
